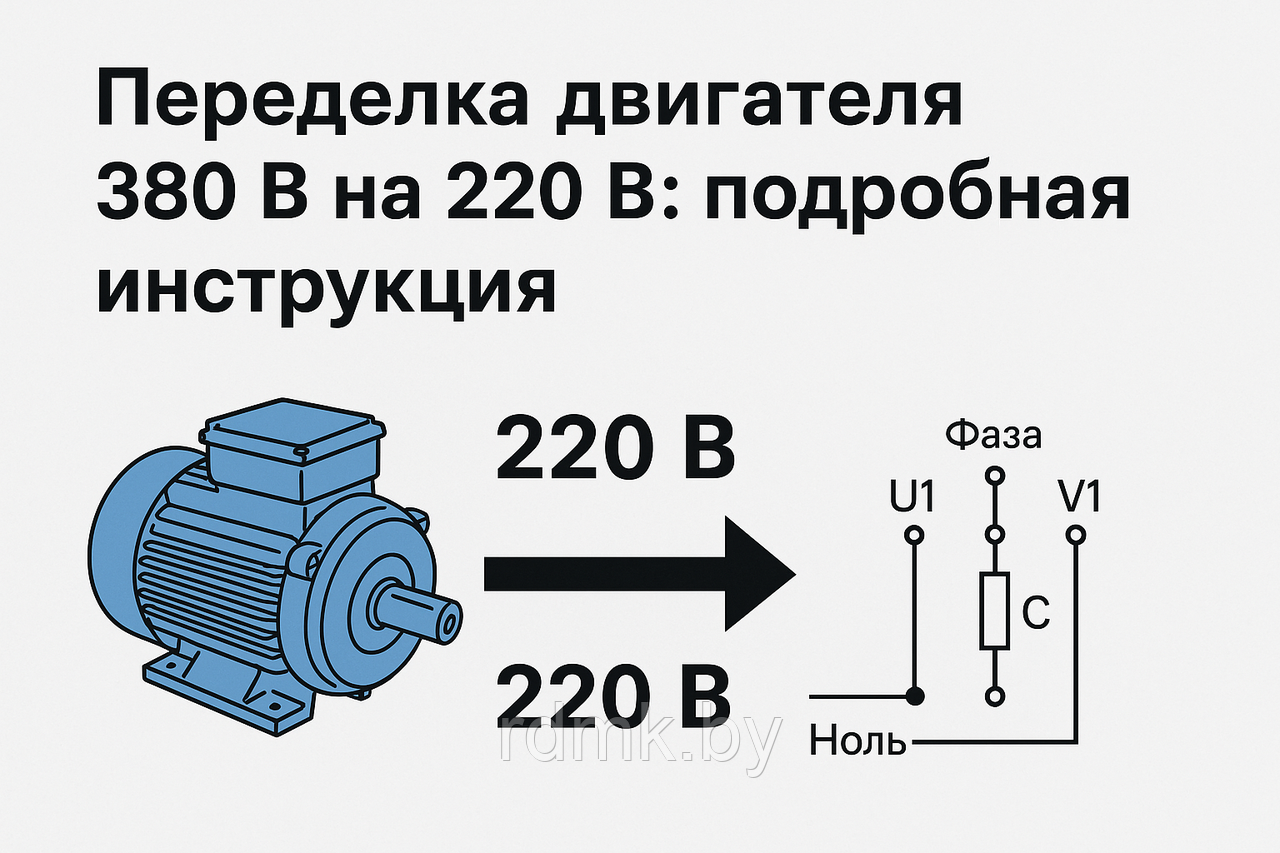

🔧 Как переделать двигатель с 380 на 220 Вольт

🔧 Как переделать двигатель с 380 на 220 Вольт

Многие трехфазные асинхронные электродвигатели можно подключить к бытовой сети 220 В, используя конденсатор. Это удобно, если у вас есть старый двигатель от станка, но нет трехфазной сети. Ниже приведена пошаговая инструкция, как правильно это сделать.

📌 Важно: что нужно знать заранее

Тип двигателя: асинхронный трехфазный

Количество выводов на клеммной коробке: 6 штук (3 пары)

Возможность переключения "звезда/треугольник" (Y/Δ) — обязательно!

Мощность двигателя желательно не выше 2.2 кВт — иначе эффективность падает

Эффективность при подключении трёхфазного двигателя на 220 В через конденсаторы падает по следующим причинам, особенно заметно на мощностях свыше 2.2 кВт:

⚠️ Основные причины падения эффективности:

1. Невозможность полноценного питания всех фаз

При питании от однофазной сети через конденсатор, двигатель получает полноценное напряжение только на двух обмотках, а третья обмотка — через конденсатор, что создаёт смещённую фазу, но не идеальную синусоиду.

👉 В результате:

• магнитное поле становится несимметричным
• ухудшается крутящий момент
• возникают потери


2. Падение пускового момента

У мощных двигателей (>2.2 кВт) большой пусковой ток. Конденсатор физически не может обеспечить достаточный ток для запуска при номинальной нагрузке. Это приводит к:

• самопроизвольному неполноценному запуску
• вибрациям
• перегреву обмоток

3. Большая требуемая ёмкость

Для 3–4 кВт двигателя понадобится конденсатор на 200–300 мкФ и более, что:

• дорого
• громоздко
• перегревается при длительной работе
• снижает надёжность

4. Потери на нагрев

Чем выше мощность, тем больше ток — и тем больше реактивных потерь в цепи конденсатора, особенно если он работает на пределе допустимого напряжения и температуры.

📉 Что в итоге:

• мощность двигателя падает на 30–50%
• пусковой момент сильно снижается
• двигатель может не запуститься под нагрузкой
• греется и быстрее выходит из строя

✅ Что можно сделать вместо:

Использовать частотный преобразователь для питания от 220В

Или подключить к настоящей трёхфазной сети

Или взять двухфазный или однофазный аналог

🔌 Как подключить двигатель 380В к 220В

Шаг 1: Переход на схему «треугольник»

1. Откройте клеммную коробку.

2. Найдите 6 выводов от обмоток: обычно это U1, U2, V1, V2, W1, W2

3. Соедините следующим образом:

U2 соедините с V1

V2 соедините с W1

W2 соедините с U1
Это и есть треугольник (Δ).


Теперь у вас остается 3 точки для подключения питания.

⚙️ Схема подключения с конденсатором

220В ФАЗА ──────┬───────> U1
                │
                └──||───> W1
                    Cраб

220В НОЛЬ ─────────────────> V1

Фаза идёт на U1 и через рабочий конденсатор (Cраб) на W1

Ноль идёт на V1


📐 Как рассчитать рабочий конденсатор

Для расчета конденсатора применяют эмпирическую формулу:

Cраб (в мкФ) = 70 × P

где P — мощность двигателя в киловаттах (кВт).

Примеры:

0.55 кВт → 70 × 0.55 = 38.5 мкФ

1.1 кВт → 70 × 1.1 = 77 мкФ

1.5 кВт → 70 × 1.5 = 105 мкФ
---

🧨 Пусковой конденсатор (опционально)

Чтобы облегчить запуск, можно параллельно подключить пусковой конденсатор Cпуск через кнопку или реле:

Cпуск = 2–3 × Cраб

Он подключается только на время запуска (1–3 сек).
Пример: Cраб = 70 мкФ → Cпуск ≈ 140–210 мкФ

📐 КАК РАССЧИТАТЬ ПУСКОВОЙ КОНДЕНСАТОР

🔹 Формула:

Cпуск = 2 × Cраб или 2.5 × Cраб

То есть пусковой конденсатор берётся в 2–2.5 раза больше, чем рабочий.

🔸 Пример:

Допустим, у нас двигатель 1.1 кВт.

Шаг 2: Расчёт пускового:

Cпуск = 2 × 77 = 154 мкФ (можно округлить до 150–160 мкФ)

🔌 СХЕМА ПОДКЛЮЧЕНИЯ С ПУСКОВЫМ КОНДЕНСАТОРОМ

┌───────┐
220В    │       │
ФАЗА ──▶│  U1   ├────┐
        │       │    │
        └───────┘    │
                     │
                   ╔═══╗
                   ║   ║
                   ║ Cраб (рабочий)
                   ║   ║
                   ╚═══╝
                     │
        ┌───────┐    │
        │       │    │
НОЛЬ ──▶│  V1   ├────┘
        │       │
        └───────┘

ПУСКОВОЙ КОНДЕНСАТОР:
                      ╔═══╗
                      ║   ║
                      ║ Cпуск (через кнопку/реле)
                      ║   ║
                      ╚═══╝
                       │
                       └────> к той же точке, куда подключен Сраб

Кратко:

Сраб подключён постоянно.

Cпуск подключается только во время запуска — с кнопки или через реле времени на 1–3 секунды.

🧰 Как подключить пусковой конденсатор

Параллельно рабочему, но через размыкающий контакт кнопки или реле, например:

Кнопка типа Пуск (NO) — удерживаешь при запуске, отпускаешь — пусковой отключается.

Или реле времени на 1–3 секунды.
---

🛠 Пример маркировки подходящих конденсаторов

Cраб: 450В, 77 мкФ, тип MKP

Cпуск: 250В - 300В, 160 мкФ, с возможностью кратковременной нагрузки


🧰 Какие конденсаторы использовать

Тип: бесполярные пусковые или металлоплёночные (MKP)

Напряжение: не ниже 400–450 В для Работы и 250-300В для Пуска

🔁 Как заменить конденсатор

1. Отключите питание

2. Разрядите конденсатор (коротко замкните его выводы через сопротивление)

3. Отсоедините провода

4. Установите новый с теми же параметрами


Признаки неисправности:

• Двигатель не запускается
• Греется обмотка
• Сильный гул
• Запах гари

⚡ Можно ли увеличивать емкость конденсатора?

Да, но в разумных пределах. При увеличении емкости двигатель:

✅ Лучше запускается
⚠️ Но может перегреваться, если емкость превышена более чем на 30–40%.

📋 Советы

Используйте ПУСКОВОЙ конденсатор только кратковременно

Мощность двигателя при переходе на 220 В снижается на 30–40%

Не используйте дешёвые пусковые конденсаторы из старых стиралок — они быстро сгорают
